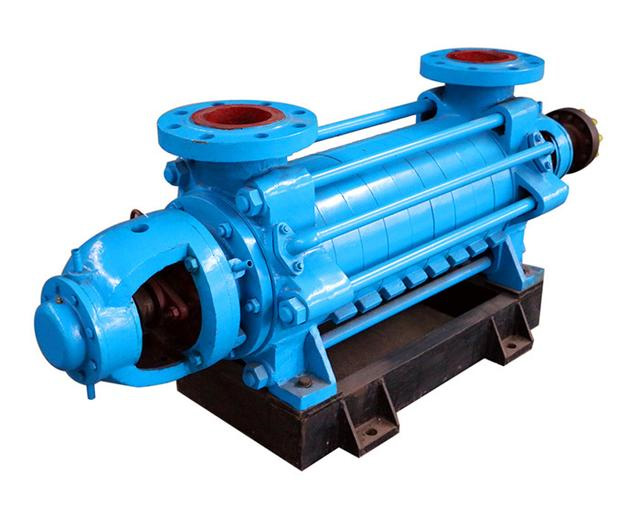

多级泵拆卸方法

（一）拆卸前准备拆卸前要先仔细检查设备，根据设备要求和具体情况把需要的工具放在指定的油盘中准备好。单独准备另一个油盘用来放较小的零件，如螺母等，注意不要把零件放在装工具的油盘里。

（二）拆卸过程

其一部分：整体拆卸

1、用固定扳手将出水端法兰螺丝拧下，卸下短管，将螺母与螺杆套好后放在准备好的零件油盘中。

2、用同上的方法拆卸进水端的法兰螺丝，清理法兰上的垫子，可以用涯子轻轻敲打，再用锯条清理十净。

3、用固定扳手将联轴器的螺丝卸下，螺丝与螺母套在一起放进油盘（螺杆上有4个胶圈，1个铁圈，1价簧垫），拆卸时不得野蛮拆卸，以避免对联轴器造成损害

4、用固定扳手拆除水泵地脚螺丝，并将螺母与固定台上的全属垫片一起放入零件油盘中，将水泵抬出来倒置放水，然后把水泵抬到工作台上。建议抬泵前先将平衡管拆下，以免抬的过程中将平衡管损坏。

其二部分：水泵的解体（所有拆下的部件要按顺序依次放置）

1、用扳手将联轴器的固定螺丝拧下，再用三角拉力器将联轴器拉出，将联轴器的键取下来放入零件油盘中，将联轴器取下来放在木板上。

2、用固定扳手将进/出水端的轴承端盖拆下，把螺杆放入油盘中，将轴承端盖放在木板上。

3、把联轴器临时装上，以防止拧下压紧螺母的时候轴和螺母一起转动，用两种专用固定扳手将进水端与出水端的压紧螺母拆下（进水端顺时针，出水端谫时针方向），把拆下的压紧螺母放入油盘中，再 把联轴器卸下。

4、用扳手将轴承座的螺丝卸下，再用平行拉力器将轴承座拉下来，按照顺序放在木板上，将拆下的螺母放在零件油盘中。禁止用力过猛，以免设备损坏。

5、将进水端与出水端的挡水环取下放入零件油盘中。

6、用扳手拧下填料压盖的螺丝放入油盘中，将进水端与出水端的填料压盖取下，并按照顺序放在木板上。

7、用铁钩将进水端与出水端的填料掏十净，将进水端的水封环掏出放入油盘中。

8、将工具油盘中的螺丝拧在平衡室端盖上，用平行拉力器将平衡室端盖拉下来放在木板上，并将用到的螺丝卸下来放在工具油盘中。

9、临时装上联轴器，用专用扳手将压紧轴套拆下，放入油盘中。

10、将轴向外轻轻拽一下，取下平衡盘按顺序放在木板上。

11、用扳手卸下拉紧螺栓并将螺母套好，放在木板上。

12、按顺序依次取下出水段、叶轮、键、中段．．“按顺序放在木板上，键放入零件油盘中。

13、最后从进水段取下轴，将定位轴套从轴上取下放入油盘中，将轴放在铁架的V型铁上，进水段放在木板上。

（一）检查清理和安装前准备

1、将所有拆卸下来的零件进行检查，看是否缺少、是否有损坏或裂缝，有损坏的要进行修复，缺少和不能继续使用的零部件必须更换，且要保证零件的型号与原来的型号一致，可以和其他零件配合使用。

2、将拆下来的所有零件进行滔洗，用抹布擦十净，有锈蚀的用锯条或砂纸去除。

3、水泵在安装之前需要用特制的纸做垫子。首先用粉笔涂在中段的边缘上，将裁剪好的纸块放在上面用力压，使粉笔灰的比记留在纸上，注意保证纸不要发生移动。按照纸上的形状按先内后外的顺序进行裁剪，剪好后要放在中段另一面进行检查，以刚好放进去为合格，否则要进行修剪或者車剪。用同样的方法做4个中段的垫子。

4、再诵过测量平衡室端盖直径做1个平衡室端盖的垫子，测量轴承端盖直径做2个轴承端盖的垫子，并将3个垫子打孔。

5、此外还要用石棉纸做4个法兰接囗用的垫子，做时要留一个尾巴，为了安装的时候调整位置。

（二）泵体安装（立式装法）

1、将进水段放在三角架上，通过垫东西来调整至水平。

2、将定位轴套从轴的出水一端套进去，反向拧紧，轴套端面与轴上螺纹的终端对齐。

3、将装有定位轴套的轴放入进水段，轴底部用木块垫好，注意保证整个安装过程中轴是竖直的。

4、装键，安装其一级叶轮，调整垫轴木块高度使叶轮盖板与中段的面在同一平面上，然后在进水段上安放已经1子的垫子，必要时垫子可用涂黄油的方法定位，再把中段装好。按照此方法装好其他键、叶轮、中间段．

5、装出水段，在最后一级中段放好垫子，将出水段装上。

6、为了防止轴下滑，将平衡盘临时装上。注意不要拧得太紧。

7、将拉紧螺栓装好8、把水泵放在工作台上，抬起来墩一下，注意要轻，使水泵四脚平衡，然后把拉紧螺母拧紧（出水端部分）。

8、将压紧轴套装上，可用联轴器固定轴防止转动。10、将平衡室端盖加垫子后装上。

9、装出水端填料压盖，不要用螺丝拧紧。

10、将出水端的挡水环装在轴套上。

11、装出水端轴承座（承），注意方向，油孔要朝上，滴水孔朝下。

12、用专用扳手装出水端压紧螺母，临时装上联轴器以防止拧紧时轴转动。15装出水端轴承端盖，加垫子（进水端部分）。

13、装出水端轴承端盖，加垫子（进水端部分）。联系我们-腾龙公司客服中心-17708830000
腾龙公司在线客服,腾龙在线客服,腾龙公司客服
腾龙国际公司开户【微信:17708830000】注册【17708830000】【需要办理业务添加客服】【24小时在线】【公司直属客服】【公司直属开户】。

14、装进水端水封环。

17、将填料压盖装上，不要用螺丝拧紧。

18、装进水端挡水环。

19、装进水端轴承座（承），注意方向，油孔要朝上，滴水孔朝下。

20、用专用扳手装进水端压紧螺母，临时装上联轴器防止轴转动，然后把联轴器卸下来。21、装进水端轴承端盖，加垫子。

21、先把键装好，再把联轴器装上，若装不进去，不要用涯子等敲击，要卸下来检查接触面是否光滑或发生变形，若有，要修整后再次装上，必要时用铜棒轻轻敲打适当位置，装到位后将固定螺丝拧紧。

22、装填料首先填料的长度要根据轴套周长截取合适，以免短了漏气、长了影响安装，填料接头要斜切45°，装时用起子从一头开始逐渐往里塞，且接头要恰好吻合，两条填料接囗错开90°或180°。注意现在不要装的太多，以免太多太紧影响联轴器找中心。
